- ATIVIDADE DE ESTUDO 1 -

As pranchas de desenho são um componente vital do desenho técnico, oferecendo uma base estruturada e padronizada para a criação, a apresentação e a comunicação de projetos. Elas garantem precisão, clareza e conformidade, permitindo que os projetos sejam executados de maneira eficiente e de acordo com os padrões exigidos. No contexto da agronomia, engenharia e arquitetura, a importância das pranchas de desenho é inegável, tornando-se uma ferramenta indispensável para qualquer profissional que busca excelência em seus projetos.

Com isso, utilizando uma folha de papel A4, faça DUAS pranchas de desenho com margens e legenda. Uma delas deverá ser feita na posição RETRATO (folha em pé) e a outra deverá ser feita na posição PAISAGEM (folha deitada).

Para a confecção da margem, utilize como referência a norma técnica ABNT NBR 16752:2020, intitulada Desenho técnico — Requisitos para Apresentação em Folhas de Desenho. Na figura a seguir, você irá encontrar as especificações da norma.


Figura 1 - Informações das margens de desenho

Fonte: ABNT (2020).

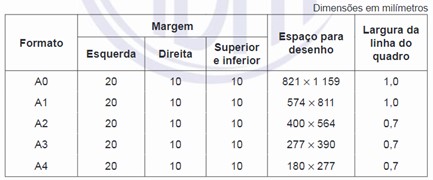

Figura 2 - Especificações de margens para cada tamanho de folha

Fonte: ABNT (2020).


Para a confecção da legenda, ela deverá ter 180 mm de largura. A altura pode ser variável, porém deve conter obrigatoriamente as seguintes informações:

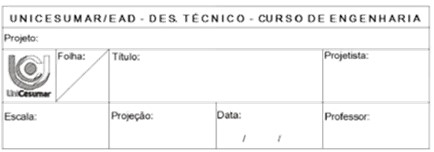

Figura 3 - Exemplo de legenda

Fonte: Monteiro (2018).
